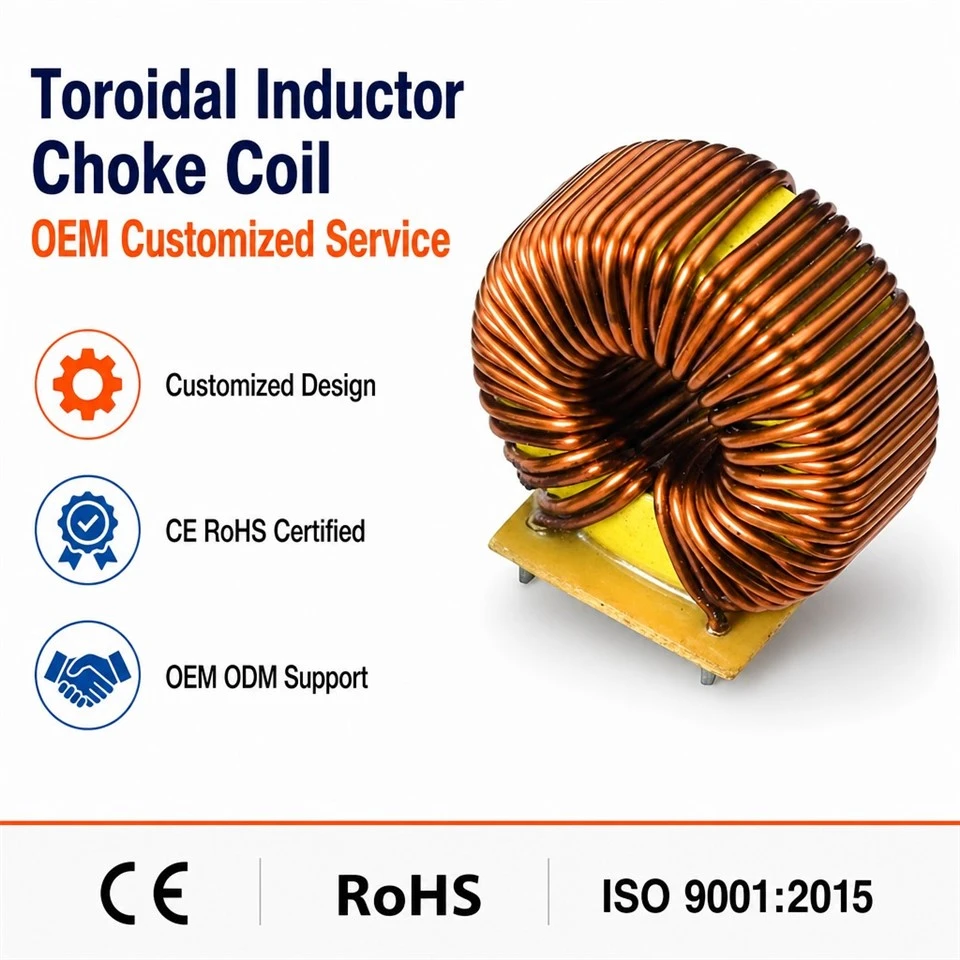

Ringkerninductor-smoorspoel - OEM & ODM aangepast ontwerp

Productoverzicht

A Ringkerninductor-smoorspoelis een magnetische component met een toroïdale kern met geleidende draad die rond de omtrek is gewikkeld. Afhankelijk van het kernmateriaal, de wikkelingsconfiguratie en de elektrische specificaties kan het worden ontworpen voor energieopslag, stroomfiltering, rimpelreductie of onderdrukking van elektromagnetische interferentie (EMI) in elektronische circuits.

De toroïdale structuur biedt een compact magnetisch ontwerp met een relatief gesloten magnetisch pad. Vergeleken met sommige open-core-ontwerpen kan een goed ontworpen ringkerninductor de lekkage van externe magnetische velden helpen verminderen. De werkelijke prestaties zijn afhankelijk van het kernmateriaal, de opstelling van de wikkelingen, de werkfrequentie, de stroomsterkte en de constructie van de componenten.

Onze toroïdale inductorsmoorspoelen kunnen worden aangepast om aan verschillende toepassings- en productievereisten te voldoen. OEM- en ODM-ondersteuning kan worden overwogen voor projecten die specifieke elektrische kenmerken, mechanische afmetingen, wikkelconfiguraties of PCB-montagevoorzieningen vereisen.

Of u nu een voeding, industriële elektronische apparatuur of een EMI-filtercircuit ontwikkelt, het selecteren van de juiste ringkerninductor begint met het begrijpen van uw bedrijfsomstandigheden en elektrische vereisten.

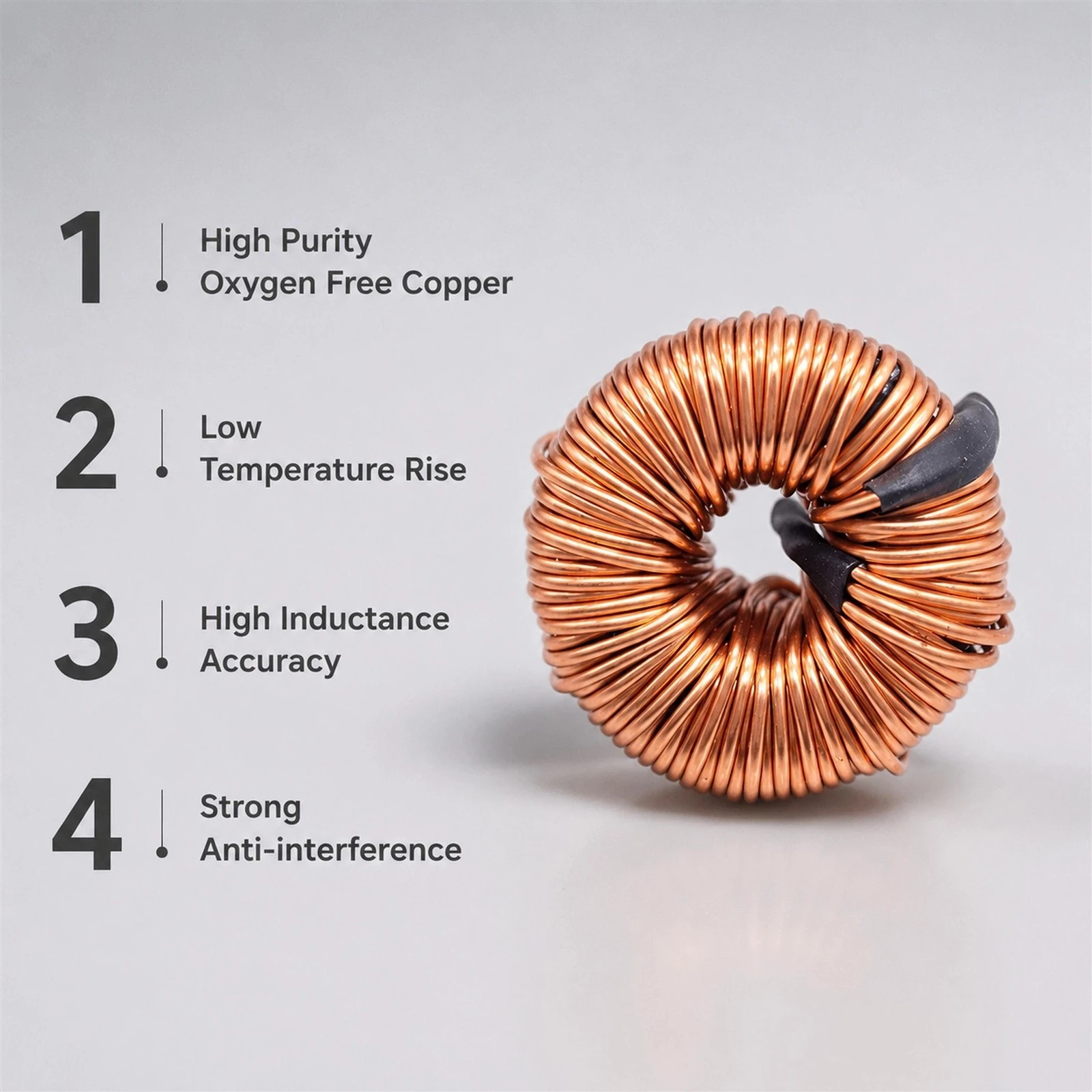

Belangrijkste kenmerken van toroïdale inductorsmoorspoelen

1. Ringkernontwerp

De ringvormige magneetkern zorgt voor een continu magnetisch pad voor de wikkeling. Deze structuur wordt veel gebruikt in inductoren en smoorspoelen die zijn ontworpen voor verschillende stroom- en filtertoepassingen.

2. Aanpasbare elektrische kenmerken

Elektrische specificaties kunnen worden gedefinieerd op basis van de beoogde toepassing. Afhankelijk van het ontwerp kunnen de belangrijkste parameters inductie, nominale stroom, wikkelingsweerstand, bedrijfsfrequentie en temperatuurstijging zijn.

De definitieve specificaties moeten worden bevestigd door middel van productontwerp, datasheetbeoordeling en testen.

3. OEM- en ODM-aanpassing

OEM- en ODM-services kunnen klanten ondersteunen met toepassingsspecifieke magnetische componenten. Aanpassingsopties kunnen kernafmetingen, draadselectie, wikkelwindingen, terminalconfiguratie, montagestructuur en andere mechanische of elektrische vereisten omvatten, afhankelijk van de haalbaarheid van het ontwerp.

4. Compacte magnetische structuur

De toroïdale kern kan een efficiënt magnetisch pad bieden binnen een compacte vormfactor. De totale grootte en prestaties zijn afhankelijk van het geselecteerde kernmateriaal, de kernafmetingen, het wikkelingsontwerp en de elektrische bedrijfsomstandigheden.

5. Integratie in elektronische systemen

Afhankelijk van het elektrische ontwerp kunnen toroïdale inductoren worden geïntegreerd in stroomconversiecircuits, stroomfilternetwerken en andere toepassingen die inductie of magnetische ruisonderdrukking vereisen.

Toepassingen van toroïdale inductorsmoorspoelen

Schakelende voedingen

Ringkerninductoren kunnen worden gebruikt in schakelende voedingscircuits voor energieopslag, stroomafvlakking of filtering, afhankelijk van hun elektrische ontwerp en positie in het circuit.

EMI-filtering

Wanneer een torusvormige magnetische component specifiek is ontworpen als smoorspoel, kan hij bepaalde soorten elektromagnetische interferentie helpen verminderen. De wikkelingsconfiguratie en impedantiekarakteristieken bepalen of deze geschikt is voor ruisonderdrukking in common-mode of differentiële modus.

Industriële elektronica

Industriële besturingssystemen, stroomapparatuur en elektronische assemblages kunnen toroïdale inductoren gebruiken waarbij de vereiste inductie, stroombehandeling en mechanische configuratie overeenkomen met de toepassing.

Apparatuur voor stroomconversie

Omvormers, omzetters en andere vermogenselektronische systemen kunnen toroïdale inductoren bevatten voor energieopslag of filtering. De juiste component moet worden geselecteerd op basis van de circuittopologie, stroomgolfvorm, schakelfrequentie en thermische vereisten.

Aangepaste elektronische apparatuur

Voor toepassingen met niet-standaard afmetingen of elektrische vereisten kan een op maat gemaakte ringkerninductor een geschikte oplossing bieden wanneer een kant-en-klaar onderdeel niet aan de ontwerpspecificaties voldoet.

OEM & ODM ringkerninductoraanpassing

Verschillende elektronische toepassingen vereisen verschillende karakteristieken van magnetische componenten. Een ontwerp op maat moet beginnen met een duidelijk inzicht in de elektrische bedrijfsomstandigheden en installatievereisten.

Afhankelijk van de productiemogelijkheden en de haalbaarheid van het ontwerp kan maatwerk betrekking hebben op:

Kernafmetingen:Binnendiameter, buitendiameter en kernhoogte.

Kernmateriaal:Geselecteerd op basis van inductie, frequentie, stroom, verliezen en temperatuurvereisten.

Wikkelconfiguratie:Draadtype, draaddiameter, wikkelwindingen en wikkelopstelling.

Elektrische specificaties:Doelinductie, nominale stroom, wikkelingsweerstand en andere overeengekomen parameters.

Mechanisch ontwerp:Afstand van de kabels, opstelling van de aansluitingen, montagemethode en totale afmetingen.

Toepassingsvereisten:Bedrijfstemperatuur, trillingsomstandigheden, isolatievereisten en andere relevante omgevingsfactoren.

Om een ​​project op maat te evalueren, kunnen klanten een bestaand gegevensblad, een technische tekening, een referentiemonster of toepassingsvereisten verstrekken. Het definitieve ontwerp moet worden bevestigd door technische beoordeling en passende tests.

Hoe u de juiste ringkerninductor selecteert

Het kiezen van een geschikte toroïdale inductor vereist het evalueren van de elektrische, magnetische, thermische en mechanische vereisten van het doelcircuit.

Inductie

Inductie beïnvloedt het gedrag van de component in het circuit. De vereiste waarde moet worden bepaald op basis van het circuitontwerp en worden geverifieerd onder de gespecificeerde meetomstandigheden.

Nominale stroom en verzadigingsstroom

De nominale stroom heeft betrekking op de bedrijfs- en thermische limieten van de component, terwijl de verzadigingsstroom het stroomniveau beschrijft waarbij de inductie aanzienlijk afneemt als gevolg van kernverzadiging. Deze waarden zijn niet uitwisselbaar en moeten indien relevant afzonderlijk worden gecontroleerd.

Kernmateriaal

Verschillende kernmaterialen hebben verschillende magnetische eigenschappen, frequentiekarakteristieken en verliesgedrag. De kernselectie moet overeenkomen met de werkfrequentie, de huidige golfvorm, het temperatuurbereik en de beoogde functie.

DC-weerstand

Wikkelweerstand draagt ​​bij aan geleidingsverliezen en temperatuurstijging. Een geschikt ontwerp moet een evenwicht bieden tussen elektrische prestaties, draadafmetingen, beschikbare ruimte en thermische vereisten.

Bedrijfsfrequentie

De prestaties van de inductor kunnen met de frequentie veranderen vanwege kernverliezen, wikkelingsverliezen, parasitaire capaciteit en andere effecten. Controleer de gespecificeerde bedrijfsomstandigheden van het onderdeel in plaats van alleen op inductie te vertrouwen.

Afmetingen en montage

Controleer de kernafmetingen, de totale componentgrootte, de opstelling van de aansluitingen en de montagemethode aan de hand van de beschikbare PCB-ruimte en montagevereisten.

EMI-prestaties

Voor ruisonderdrukkingstoepassingen evalueert u de impedantiekarakteristieken en bevestigt u of de component is ontworpen voor common-mode- of differentiële-mode-filtering. Valideer het resultaat in het daadwerkelijke circuit wanneer EMI-naleving belangrijk is.

Kwaliteits- en nalevingsoverwegingen

De elektrische en mechanische prestaties moeten worden geverifieerd aan de hand van de overeengekomen productspecificaties. Relevante inspecties en tests kunnen het meten van de inductie, het meten van de wikkelingsweerstand, dimensionale inspectie en andere tests omvatten die geschikt zijn voor het ontwerp van de componenten.

Waar van toepassing moeten klanten vóór de aankoop de beschikbaarheid en reikwijdte van relevante kwaliteitsmanagementcertificeringen, documentatie over materiaalconformiteit en productspecifieke testrapporten bevestigen.

CE, RoHS en ISO 9001:2015 verwijzen naar verschillende soorten compliance- of kwaliteitsgerelateerde vereisten. Ze mogen niet worden behandeld als verwisselbare productprestatiegaranties. Toepasselijke verklaringen, certificaten en ondersteunende documentatie moeten worden geverifieerd voor de daadwerkelijke fabrikant en het product.

Wij zijn een vooraanstaande professionele fabrikant, gespecialiseerd in magnetische componenten en elektronische oplossingen. Opgericht in 2009 en met hoofdkantoor in het hightechcentrum Xi'an, hebben we ruim 15 jaar diepgaande expertise opgebouwd in onderzoek, ontwikkeling en productie van hoogwaardige transformatoren en inductoren. Onze faciliteit beslaat 3.000 vierkante meter en wordt aangedreven door een toegewijd personeelsbestand van 300+ ervaren professionals, waaronder een senior R&D-team dat zich richt op op maat gemaakte magnetische ontwerpen.

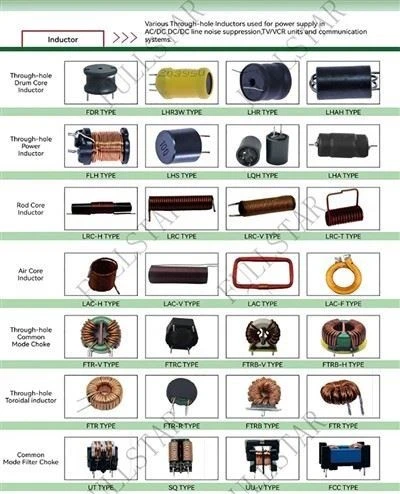

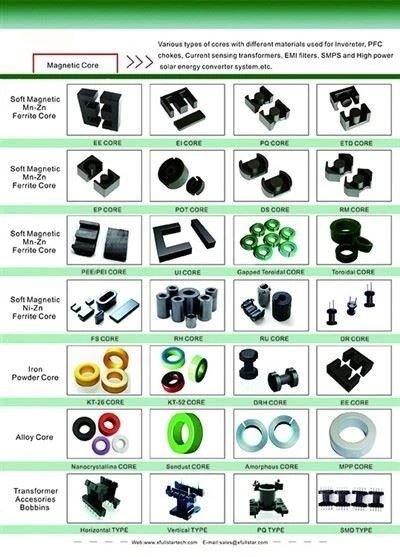

Onze uitgebreide productlijn omvat hoogfrequente en laagfrequente transformatoren, ringkerntransformatoren, stroomtransformatoren en een grote verscheidenheid aan inductoren en magnetische kernen. Als een van de top 6 toonaangevende fabrieken voor industriële besturingen leveren wij wereldwijd cruciale componenten voor voedingen, telecommunicatie, auto-elektronica en groene energiesectoren.

Kwaliteit is onze kerncompetentie. Fullstar opereert onder een strikt ISO9001:2015 kwaliteitsmanagementsysteem. Onze producten zijn voorzien van internationale veiligheids- en milieucertificeringen, waaronder UL, CE, RoHS en REACH. Elke unit ondergaat vóór verzending een 100% rigoureus testproces om een ​​foutloze betrouwbaarheid in veeleisende industriële omgevingen te garanderen.

Wij blinken uit in maatwerk. Met geavanceerde ontwerp- en monstergebaseerde mogelijkheden bieden we snelle 7-daagse prototyping en flexibele OEM/ODM-services. Onze toeleveringsketen bereikt meer dan 80 landen en biedt lokale ondersteuning en kosteneffectieve logistiek. Of u nu grootschalige productie of aangepaste spoelen in kleine batches nodig heeft, Fullstar levert nauwkeurig ontworpen magnetische componenten die uw innovatie vooruit helpen. Wij verwelkomen wereldwijde zakelijke vragen over strategische partnerschappen op de lange termijn.

Wat is een toroïdale inductor-smoorspoel?

Het is een magnetisch onderdeel dat wordt gemaakt door geleidende draad rond een ringvormige kern te wikkelen. Afhankelijk van het ontwerp kan het worden gebruikt voor energieopslag,

huidige filtering of ruisonderdrukking.

Wat zijn de voordelen van een toroïdale inductor?

Een toroïdale kern zorgt voor een relatief gesloten magnetisch pad en kan de lekkage van externe magnetische velden helpen verminderen. De prestaties, afmetingen, efficiëntie en geschiktheid zijn afhankelijk van het kernmateriaal, het wikkelontwerp en de bedrijfsomstandigheden.

Is een toroïdale inductor hetzelfde als een common-mode-smoorspoel?

Niet noodzakelijkerwijs. Een torusvormige inductor beschrijft een component aan de hand van zijn kernvorm, terwijl een common-mode-smoorspoel wordt gedefinieerd door zijn elektrische functie en wikkelopstelling. Een toroïdale component kan worden ontworpen als een common-mode-smoorspoel, maar niet elke toroïdale inductor is een common-mode-smoorspoel.

Kunnen ringkerninductoren worden aangepast?

Ja, aangepaste ontwerpen zijn mogelijk mogelijk, afhankelijk van de productiemogelijkheden en technische vereisten. Typische ontwerpoverwegingen zijn onder meer kernafmetingen, kernmateriaal, draadspecificaties, wikkelwindingen, inductie, stroomsterkte en montageconfiguratie.

Welke gegevens zijn nodig voor een offerte op maat?

Nuttige informatie omvat de vereiste inductie, bedrijfsstroom, bedrijfsfrequentie, afmetingen, kernmateriaal indien gespecificeerd, montagevereisten, bedrijfstemperatuur, doeltoepassing en verwachte bestelhoeveelheid. Een datasheet, tekening of referentiemonster kan ook helpen de vereisten te verduidelijken.

Hoe kies ik een ringkerninductor voor EMI-onderdrukking?

Identificeer eerst het type ruis, het frequentiebereik en het relevante stroompad. Bekijk vervolgens de impedantiekarakteristieken, stroomsterkte, wikkelingsconfiguratie en parasitaire effecten van de component. De uiteindelijke selectie moet worden gevalideerd door circuittests en passende EMI-metingen.

Vraag een aangepaste ringkerninductoroplossing aan

Op zoek naar een toroïdale inductor-smoorspoel voor een specifieke elektronische toepassing?

Deel uw elektrische specificaties, mechanische tekening, referentiemonster of projectvereisten voor een technische beoordeling. OEM- en ODM-opties kunnen worden geëvalueerd op basis van de vereiste prestaties, haalbaarheid van de productie en toepassingsomstandigheden.
