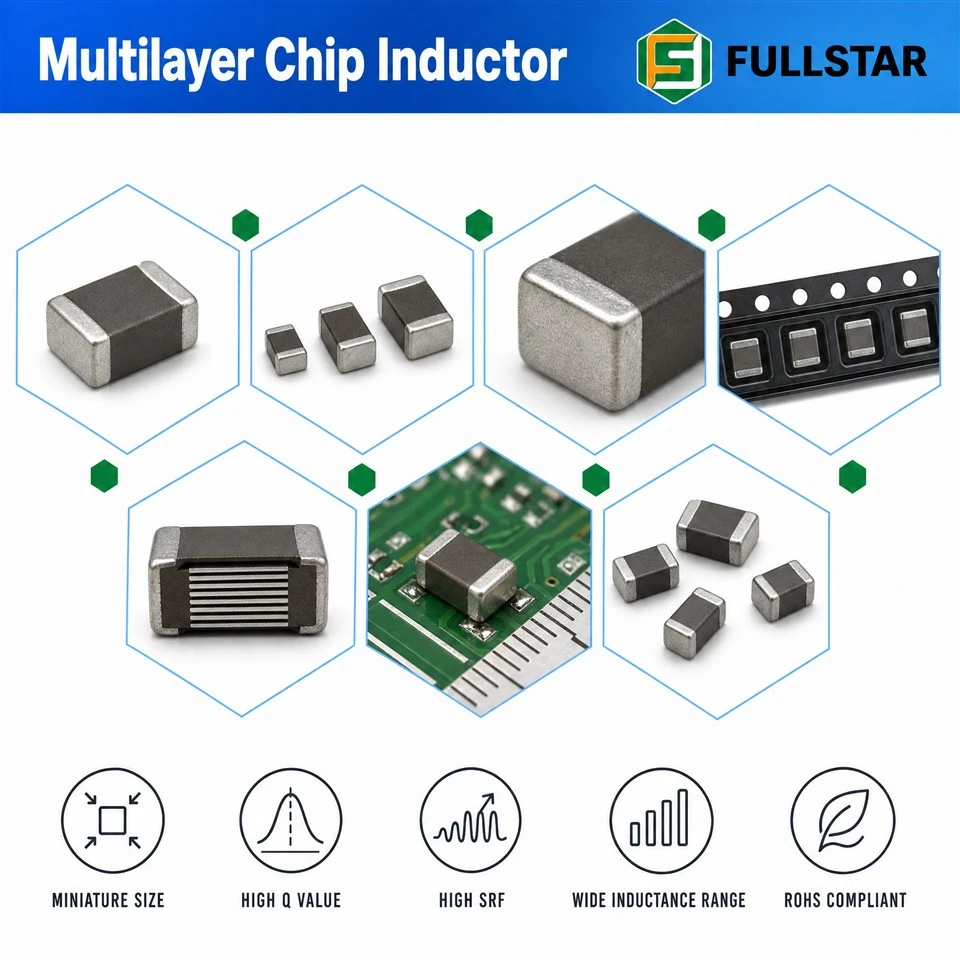

Een typische meerlaagse chipinductor bestaat uit:

① Magnetische/keramische materiaallagen

Ferriet of hoog{0}}keramische materialen

Zorg voor magnetische fluxpaden en verbeter de inductieprestaties

Verminder elektromagnetische interferentie en signaallekkage

② Interne spiraalelektrode

Gevormd door gedrukte geleidende patronen

Meestal gemaakt van materialen met een hoge- geleidbaarheid, zoals zilver of koper

Meerdere lagen zijn met elkaar verbonden om een ​​complete spoelstructuur te creëren

③ Externe aansluitingen

Metalen elektroden aan beide uiteinden van het onderdeel

Zorg voor een elektrische verbinding met de printplaat door middel van solderen

Bouw

Belangrijkste kenmerken en voordelen

Geminiaturiseerd ontwerp

Compacte meerlaagse structuur zonder externe wikkeling

Beschikbaar in ultra-kleine verpakkingsgroottes zoals 0201, 0402 en 0603

Ideaal voor PCB-lay-outs met hoge-dichtheid

Hoge betrouwbaarheid

Monolithische keramiek/ferrietconstructie

Uitstekende mechanische sterkte

Sterke weerstand tegen trillingen, schokken en omgevingsstress

Uitstekende prestaties bij hoge-frequenties

Lage parasitaire capaciteit

Hoge zelf-resonante frequentie (SRF)

Geschikt voor RF- en hoge-signaaltoepassingen

Lage elektromagnetische lekkage

De interne spoel is volledig ingebed in magnetisch materiaal

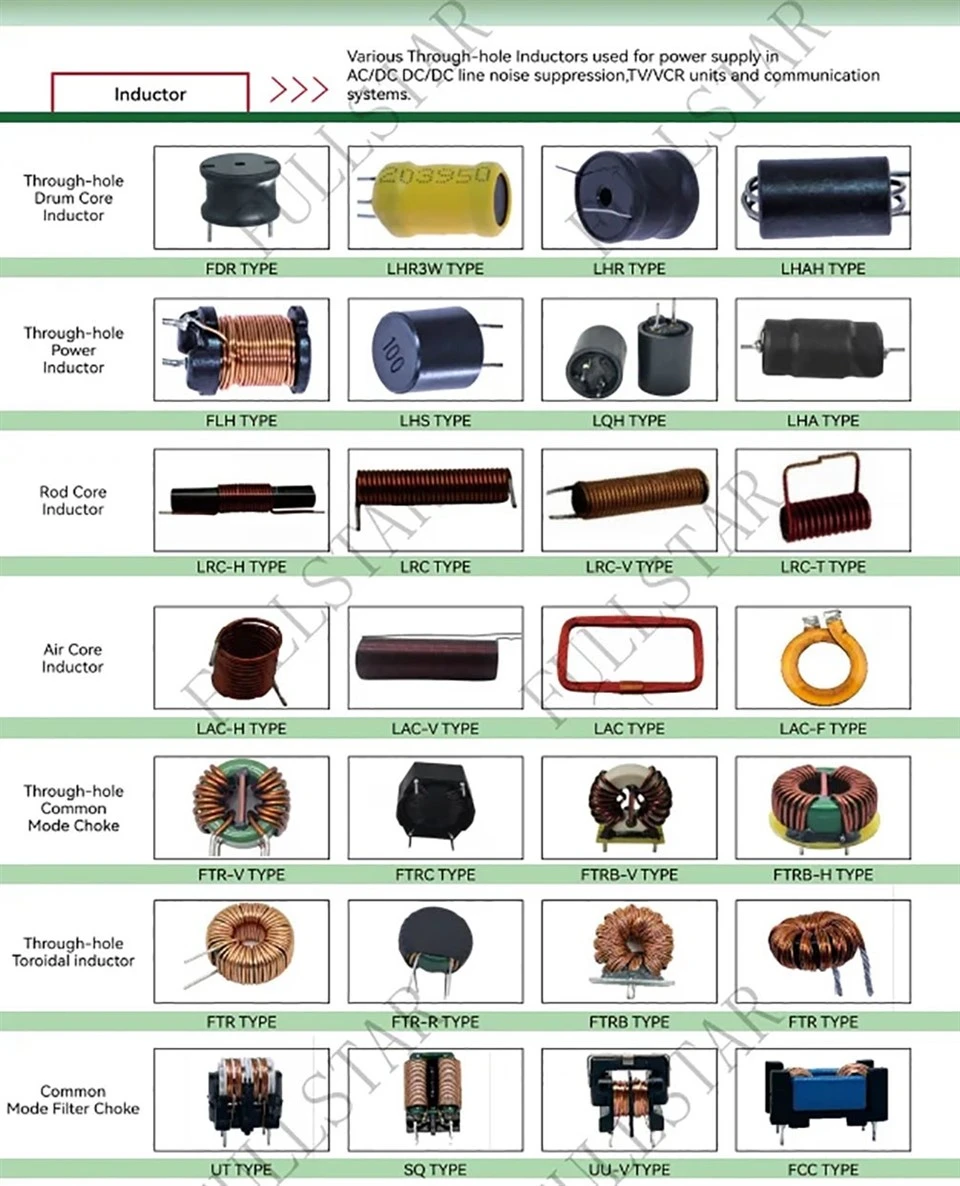

Productcategorieën

Helpt EMI te verminderen en verbetert de circuitstabiliteit

SMT-compatibiliteit

Ontworpen voor snelle, geautomatiseerde pick-en-montage

Geschikt voor grootschalige productie-

Typische toepassingen

Waar ze worden gebruikt

Mobiel en draadloos: smartphones, tablets, wearables, Wi-Fi/Bluetooth/GPS-modules, RF front-matching

Communicatieapparatuur: basisstations, routers, set-topboxen, hybride circuits

Computers en stroom: notebooks, opslagapparaten, DC-DC-converters, ontkoppelingsnetwerken

Consumenten-AV: tv's, audioapparatuur, tuners

Auto-elektronica: AEC-Q200-opties voor infotainment, carrosseriebediening, sensormodules

Industrieel en medisch: instrumentatie, besturingskaarten, bewakingsapparatuur

CircuitfunctiesFiltering · afstemming · impedantieaanpassing · ontkoppeling · signaalconditionering · smoorspoel / EMI-onderdrukking · kleine- energieopslag in compacte DC-DC-trappen

Voordelen en beperkingen

Voordelen

Miniaturisatie / laag profiel- hoogste inductiedichtheid per volume-eenheid onder chip-inductortypen; ideaal voor dunne platen met een hoge-dichtheid

Hoge betrouwbaarheid- De spoelstructuur is afgedicht in het ferrietlichaam, waardoor blootliggende wikkelingen, losraken en mechanische schade worden geëlimineerd

Lage magnetische fluxlekkage- gesloten magnetisch pad houdt de flux binnen het onderdeel, waardoor interferentie met aangrenzende circuits en de gevoeligheid voor externe ruis worden verminderd

Loodloos SMT-ontwerp- reflow-compatibel, geschikt voor geautomatiseerde montage en modules met beperkte ruimte-

Zeer consistente elektrische eigenschappenHet - lamineerproces zorgt voor een goede herhaalbaarheid van unit- tot- unit

Kosteneffectiefin productie met grote- volumes

Beperkingen

Lagere maximale inductantie en lagere Q dan draad-gewonden chip-inductoren van hetzelfde formaat

Lagere stroom-draagkracht en hogere DCR bij een gelijkwaardige inductantie

Niet de eerste keuze voor vermogenspaden met hoge-stroom of precisieresonantiecircuits

Meerlaagse versus draad-gewonden chipinductor
