Praten over het opwinden van hoogfrequenttransformator

1: met behulp van de speciale transformatorsoftware PIXls Designer en PI TRANSFORMER Designer, zal het verschillende parameters invoeren, zoals de vereiste parameters, zoals het ingangsspanningsbereik, de uitgangsspanningseisen, de grootte van de voorspanningsspanning, het geschatte vermogen van de transformator, de arbeidsfactor, de nominale belasting, primaire spoellaag, het aantal windingen van de secundaire spoel. De PI-software geeft een redelijke transformatorparameter volgens de parameters ingevoerd door de gebruiker. Vervolgens kan de ontwerper de transformator opwikkelen volgens de gegeven parameters. De software geeft de volgende parameters: Primaire spoel, het aantal lagen van de feedbackspoel, de secundaire spoel, het aantal windingen, de maat van de draad, de windrichting, de grootte van de luchtspleet, het aantal lagen van de band tussen de spoel, het type van het skelet, het type magnetische kern, de vereisten voor de immersieverven en dergelijke.

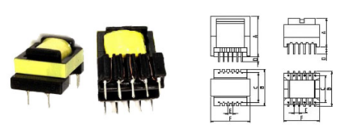

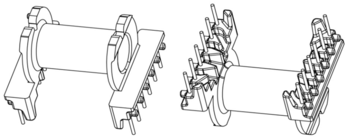

2: Met deze parameters kunt u de transformator oprollen. Voordat u de transformator oprolt, schrijft u een nummer aan de voet van het skelet. We moeten bijvoorbeeld een transformator opwinden met een ingangsspanning van + 24V, uitgang 1 is + 9V en uitgang 2 Het is een + 15V en het vermogen van de 2 uitgangsaansluitingen is 1,5 W. De wikkelmethode van deze transformator is dan als volgt:

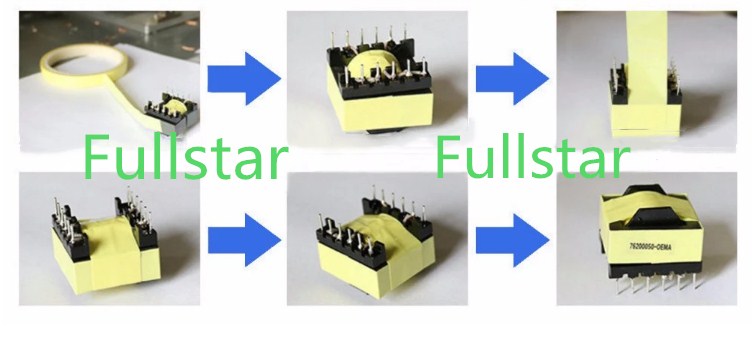

De opwikkelmethode van de primaire spiraal: uitgaande van de pen 2, met gebruik van de geëmailleerde draad met een draaddiameter van 0,19 mm om zich 53 omwentelingen om het frame te wikkelen, wordt geschat dat er twee lagen zijn, en de wikkeling moet zo vlak zijn als mogelijk. Aan het einde van pin 1, wikkelt u de twee lagen in met een isolatietape.

Wikkelmethode van de voorspanningsspoel: uitgaande van leiding 5, gebruik de geëmailleerde draad met een draaddiameter van 0,13 mm om het frame 27 om het einde van de pen 4 te wikkelen. Wikkel twee lagen na het wikkelen met isolatietape en wikkel het met een laag isolatietape. Alle pennen behalve de zichtbare spoelen.

9 V-eind spoelwikkeling methode: gewikkeld in 7-voet en 6-voet bodem met isolerende tape, met behulp van geëmailleerde draad met een diameter van 0,35 mm, beginnend vanaf 7 voet en eindigend met 20 tot 6 voet, gewikkeld in twee lagen met isolatietape. Wikkel de windingen anders dan de 7-pins 6-pins met een isolatietape.

15 V spoelwikkeling: gewikkeld in 10 voet en 9 voet met isolatietape, met geëmailleerde draad met een draaddiameter van 0,19 mm, beginnend vanaf 10 voet en eindigend met 34 tot 9 voet, omwikkeld met twee lagen isolatietape en vervolgens geladen met twee snelmagnetische wordt de kern tussen de twee kernen met 0,3 mm dik papier geplaatst (dat wil zeggen luchtspleet, ongeveer 4 lagen wit papier dikte). Na het afvlakken worden de kern en het skelet omwikkeld met tape. (Isolatietape verwijst naar 4KV isolatie)

3: Testtransformatoruitgang en laadcapaciteit

Testmethode: Installeer de opgewikkelde transformator op het testboard dat met succes is getest om de uitvoer van het circuit en de laadcapaciteit te detecteren. Als het uitgangseinde en de belastingscapaciteit normaal zijn, kan de trafo worden getest die bestand is tegen spanning.

4: Testtransformator weerstaat voltagecapaciteit.

De transformator weerstaat spanningstest is verdeeld in drie groepen, namelijk het primaire uiteinde (1, 2 voet), het 9V-uiteinde (6, 7 voet) en het 15V-uiteinde (9, 10 voet). Voeg 3KV AC-spanning toe aan twee van de uiteinden gedurende 20 seconden (een clip aan elk uiteinde van de clip kan ook aan beide uiteinden volledig worden afgeknipt). Als de spanningstester alarmeert, is de transformator niet gekwalificeerd en zal hij het alarm niet passeren.
