Welke specificaties zijn van belang bij het selecteren van een Lan-transformator?

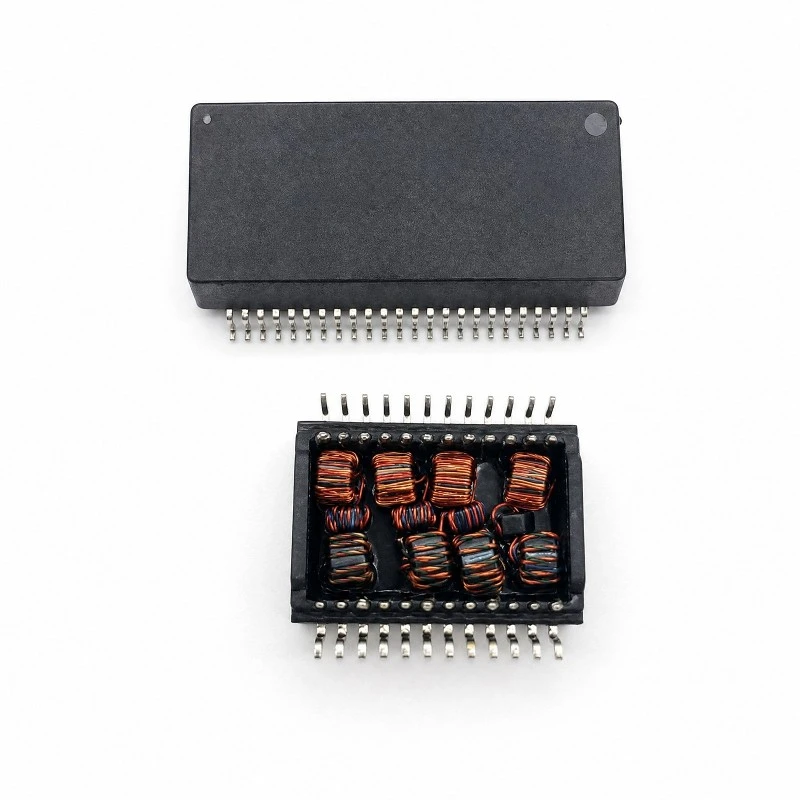

Het goede kiezenLAN-transformatoris essentieel voor betrouwbare Ethernet-communicatie. Of u nu een netwerkswitch, router, industrieel Ethernet-apparaat, IP-camera of PoE-systeem ontwerpt, de transformator moet voldoen aan de vereisten van de Ethernet PHY en de algehele toepassing.

Met welke specificaties moet u rekening houden bij het selecteren van een LAN-transformator?



1. Ethernet-snelheid en -standaard

Begin met het identificeren van de Ethernet-standaard die vereist is voor uw toepassing, zoals:

• 10/100BASE-T
• 1000BASE-T (Gigabit Ethernet)
• 2,5GBASE-T
• 5GBASE-T
• 10GBASE-T

Een LAN-transformator ontworpen voor 10/100BASE-T mag niet automatisch worden gebruikt voor Gigabit of hogere--snelheid Ethernet. Controleer altijd de compatibiliteit met uw PHY-gegevensblad.

2. Draaiverhouding

De windingsverhouding is van invloed op de signaaloverdracht en de impedantie-aanpassing tussen de PHY- en Ethernet-kabel.

De juiste verhouding hangt af van de Ethernet PHY en zijn referentieontwerp. Het gebruik van een ongeschikte windingsverhouding kan leiden tot signaalverlies, impedantie-mismatch of communicatieproblemen.



3. Open-circuitinductie (OCL)

Open-inductie, of OCL, is een belangrijke specificatie voor Ethernet-magnetisme. Het beïnvloedt de laag{2}}signaalprestaties en moet voldoen aan de vereisten van de toepasselijke Ethernet-standaard.

Wanneer u LAN-transformatoren vergelijkt, controleer dan deminimale OCL-waarde en testomstandigheden, in plaats van alleen naar de typische waarde te kijken.



4. Invoegverlies en retourverlies

Invoegverliesgeeft aan hoeveel signaal verloren gaat als het door de transformator gaat. Een lager verlies zorgt over het algemeen voor een betere signaaloverdracht.

Terug verliesmeet signaalreflectie veroorzaakt door impedantie-mismatch. Goede rendement-verliesprestaties zijn vooral belangrijk voor Gigabit- en snellere- Ethernet-toepassingen.

Beide parameters moeten over het relevante frequentiebereik worden geëvalueerd.



5. Isolatiespanning

Elektrische isolatie is een van de belangrijkste functies van een Ethernet-transformator.

Controleer de transformator:

• Isolatie spanning
• Diëlektrische sterkte
• Isolatieweerstand

Het vereiste isolatieniveau is afhankelijk van de toepassing en geldende veiligheidseisen.



6. DCR- en PoE-compatibiliteit

DC-weerstand (DCR)vertegenwoordigt de weerstand van de transformatorwikkelingen. Een lagere DCR kan vermogensverliezen en warmte helpen verminderen.

Controleer voor PoE-toepassingen ook:

• Gelijkstroomvermogen
• Thermische prestaties
• Isolatievereisten
• Compatibiliteit met de vereiste PoE-standaard

Er mag niet automatisch worden aangenomen dat een standaard LAN-transformator PoE ondersteunt.



7. Algemene--modus-smoorspoelprestaties

Sommige LAN-transformatoren integreren eencommon{0}}mode-choke (CMC)om common{0}}mode-ruis te helpen verminderen en de EMI/EMC-prestaties te verbeteren.

Als uw toepassing strikte EMC-vereisten heeft, controleer dan de CMC-kenmerken en de common{0}}mode-verzwakking van de transformator.



8. Pakket, voetafdruk en pinout

Elektrische compatibiliteit is slechts een deel van het selectieproces. De transformator moet ook passen bij uw PCB-ontwerp.

Rekening:

• Afmetingen verpakking
• PCB-voetafdruk
• Pin-configuratie
• Componenthoogte
• SMD- of through--gatconstructie

Vergelijk altijd de pin-out van de transformator met het PHY-referentieontwerp vóór de PCB-indeling.



9. Bedrijfstemperatuur

Voor industriële en buitentoepassingen is de bedrijfstemperatuur vooral belangrijk.

Zorg ervoor dat deLAN-transformatorkan de vereiste elektrische prestaties binnen het verwachte temperatuurbereik behouden.

Selectiechecklist voor LAN-transformatoren

Specificatie	Belangrijke overweging
Ethernet-standaard	10/100, 1000BASE-T, 2,5G, 5G, enz.
Draaiverhouding	Overeenkomen met de PHY
OCL	Controleer de minimumwaarde en testomstandigheden
Invoegverlies	Minimaliseer signaalverzwakking
Terug verlies	Zorg voor een goede impedantie-matching
Isolatie	Voldoe aan de systeemveiligheidseisen
DCR	Denk aan vermogensverlies en warmte
CMC	EMI/EMC-vereisten evalueren
PoE	Controleer de huidige en PoE-compatibiliteit
Pakket	Zorg dat de PCB-ruimte en de voetafdruk overeenkomen
Pin-out	Passend bij het PHY-referentieontwerp
Temperatuur	Voldoe aan de toepassingsvereisten

Laatste gedachten

Het selecteren van een LAN-transformator vereist meer dan alleen het matchen van de Ethernet-snelheid. Ingenieurs zouden dit moeten overwegendraaiverhouding, OCL, invoegverlies, retourverlies, isolatiespanning, DCR, CMC-prestaties, PoE-compatibiliteit, temperatuurbestendigheid, pakket en pinout.



De beste aanpak is om de LAN-transformator samen met de Ethernet PHY en het volledige interface-ontwerp te evalueren. Voor OEM-projecten en projecten met grote- volumes: kies voor een ervarenFabrikant van LAN-transformatoren of leverancier van Ethernet-magnetismekan ook bijdragen aan het garanderen van prestaties, kwaliteit, maatwerk en leveringsstabiliteit op de lange- termijn.

Hulp nodig bij het selecteren van de juiste LAN-transformator? Neem contact op met ons technische team om uw Ethernet-toepassing en -vereisten te bespreken.
